小票打印跨平台解决方案

一、背景

作为一家生鲜供应链平台，店铺在每个订单都有打印小票需求，这个是顾客的消费凭证，同时商家也会留档，因此对于我们平台来说，小票打印能力就必不可少。

打印需求端
以react-native为主体的iOS，安卓系统，手机端，平板端
小票业务场景
订单，码单，货单等
小票打印机设备类型

过去我们存在的痛点：

每种打印机类型的实现方案不一样，比如云打印是Java写了一套然后调易联云等接口，a4是前端vue，escpos等一体机是安卓开发
打印小票的业务场景比较多，每个业务都自己实现模板封装及打印逻辑，模板及触发逻辑不统一，维护成本大。
多种小票设备的适配，对于每种方案都要分别适配

其中最主要的痛点还是在于第一点，多种方案实现的不统一问题。由于不统一，导致开发和维护的成本成倍级增长。

针对以上痛点，小票打印技术方案需要解决的三个主要问题：

iOS 、安卓需要提供小票样式设置和打印的能力，如何降低小票打印代码的维护和更新成本。
如何定制显示不同业务场景的小票内容：不同业务场景下的小票信息都不尽相同，比如订单，码单，对账单等不同小票样式不一样，并且支持商铺的自定义字段隐藏和展示，如何一种小票一套模板描述信息。
如何更灵活的适配多种多样的小票打印机，从连接方式上分为蓝牙连接、 WIFI 连接、云连接，从纸张样式分为 80mm 和 110mm 两种宽度。

打印方案流程图

我们的业务主要是RN，跨平台方案中，我们把他拆成了

打印机的编译库，这个是纯js，可以用于任何可以执行js的地方 (主要介绍)
打印机连接库，这个主要是RN连接app

编译库的业务边界

正常的打印流程如下:

业务触发打印需求
SDK 容器接收订单数据与模板数据
将订单数据与模板数据融合得到融合数据
融合数据翻译成对应打印机指令
客户端传送打印机指令给打印机
打印机接收指令完成打印操作

其中步骤3与步骤4的功能就是打印库所负责的功能。订单数据再抽象就是业务数据，从而可以得到以下公式：

模板数据 + 业务数据 = 融合数据
融合数据 + 打印机信息 = 指令数据

模板数据 = 包含占位符的模板
业务数据 = 需要填入模板里的数据
融合数据 = 占位符已被填充的模板

编译库的设计

根据业务边界，我们可以将打印库进行分层：

模板渲染层：业务数据与模板的拼接融合
翻译层：将融合数据解析为打印指令

模板渲染层: 用Handlebars,用的HTML结合数据得到最终模板，因为是HTML语法，前端易维护，并且合成后仍然是HTML，可以方便预览最终效果

模板

<p><span style="width:100%;text-align:center;font-size:32px">{{origin.title}}</span></p>

数据

{
 title:'xxx店铺'
}

合成后模板

<p><span style="width:100%;text-align:center;font-size:32px">xxx店铺</span></p>

为了对应后续的排版，我们定义了几种字体大小

**
 * 模板字符大小
 */
export const TEMPLATE_FONT_SIZE = {
  /**
   * 16px
   */
  FONT_SIZE_SM: "16px",
  /**
   * 20px
   */
  FONT_SIZE_XS: "20px",
  /**
   * 24px
   */
  FONT_SIZE_MD: "24px",
  /**
   * 28px
   */
  FONT_SIZE_XM: "28px",
  /**
   * 32px
   */
  FONT_SIZE_LG: "32px"
};

翻译层：因为对应不同类型的打印机，指令不一样，比如escpos类型的是escpos，而a4这种事HTML调用系统打印，易联云这种是自己的标签，所以我们统一讲HTML转换成了抽象语法树，然后用js对象去描述布局，我们将js操作成不同的类型的指令

典型难题

多行多列显示问题
在小票中存在货品，重量，单价以多行多列的形式展示，就涉及了换行，
```
品名   单价    数量     金额
商品名称（规格）￥5.00    2
份  ￥10.00
```
分析原因本质在于，品名这一列只占据了25%的空间，在商品名称过长的时候，挤压了后续的空间。所以针对这种情况，我们需要进行内容切割。最终排版调整为：
```
品名   单价    数量     金额
商品名 ￥5.00  2份  ￥10.00
称（规
格）
```

该纸张一排可以打多少个英文字符，一般中文占两个英文字符，然后每一列占据的宽度，算出该列应该占据的字符数，在结合字符，左右对齐，然后在前面或者后面补上空格，1中文宽度 = 2空格宽度 = 2英文宽度，如果某个单元格换行了，就要先变成多行，找到最大行，其他小于最大行数的，都要用空格补上，最后形成一个二维数据，按行列遍历出来即可。

如果遇到某个单元格字号大的，安装倍率进行换算

图片问题
如果是浏览器或者node环境，用node-canvas绘制，RN环境，原生提供幕布，在上面绘制后，在转换

为什么图片需要进行灰度二值化处理？

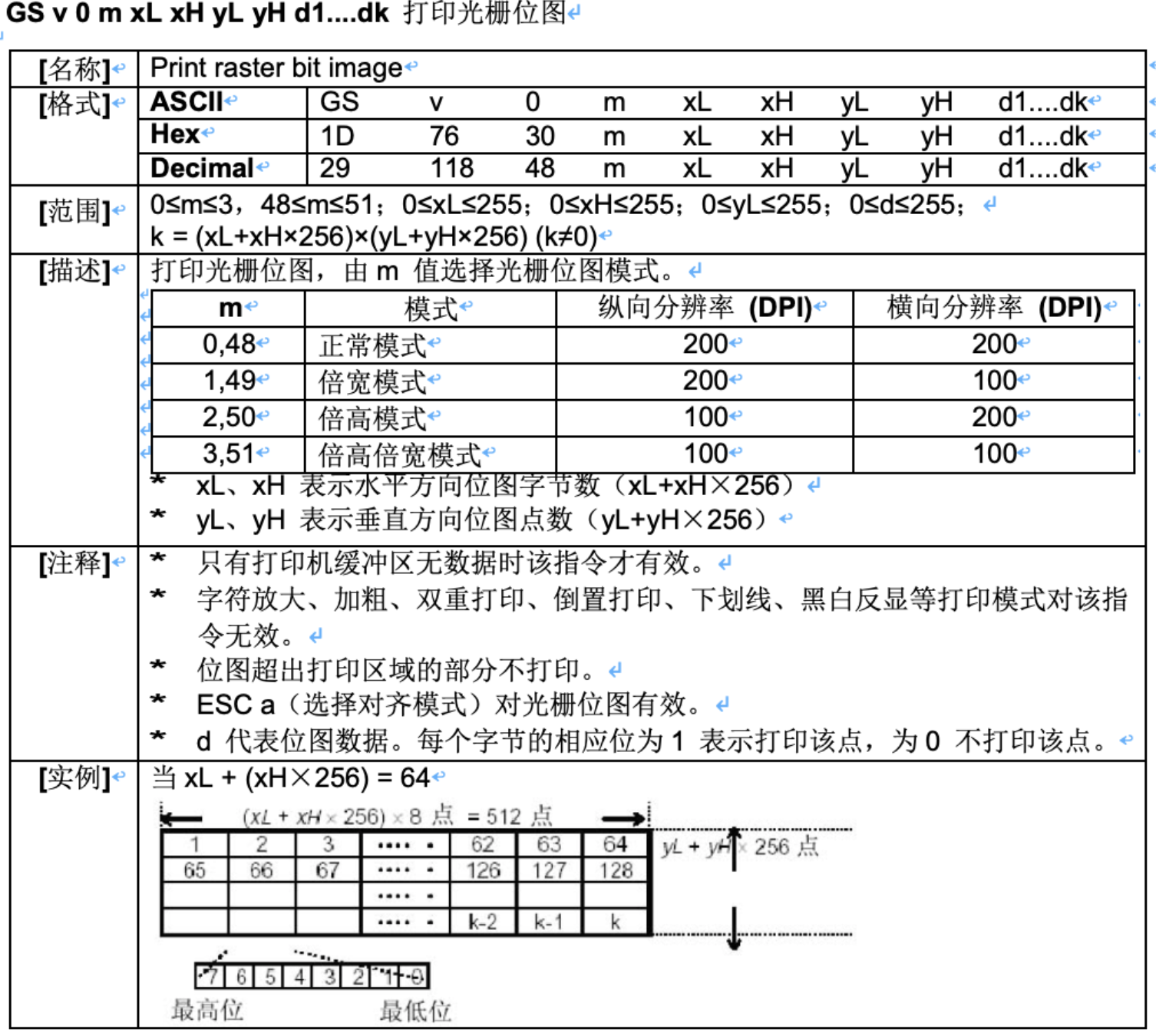

因为对于票据打印机来说，图片像素点只有打与不打，所以不支持灰度与彩色图片。而我们的图片大多数都是灰度或者彩色图片，因此我们需要进行二值化处理。在 ESC/POS 协议中，打印图片的指令如下：

其中d1~dk就是图片的数据块，并且值只有0与1，1表示打印该点，0为不打印该点。
